Episode1 资料中心（驱动、上位机、机械臂参数、API开发）

enpei · 发表于 2025-3-13 09:27:47

[toc]

一、资料下载

1.1 上位机功能演示

最新版上位机功能简介：

<video controls> <source src="https://enpei-bigfiles.oss-cn-hangzhou.aliyuncs.com/videos/controller.mp4" type="video/mp4" loop controls> Your browser doesn't support HTML5 video tag. </video>

1.2 下载清单

类型	版本	下载地址	功能	新版本更新点
USB2CAN 驱动	/	Windows / macOS / Linux	/
Episode1 校准测试软件	V 0.9.4	Windows / Ubuntu	角度读取<br>设置回零参数<br>顺序回零<br>检查相电流<br>修改单个电机回零参数<br>夹爪控制<br>测试旋转	1. 第 5 号电机放行 1000 mA 回零电流
Episode1 上位机软件	V 0.9.9.5.1	Windows / macOS / Ubuntu / Jetson Xavier / RK3588	IP、端口设置<br>USB ID 设置<br>TCP API 服务<br>恢复模式<br>RoboDK 启用<br>位置、关节角显示<br>运行日志<br>3D 离线编程<br>拖拽示教	3D 离线编程、拖拽示教
Episode1 RoboDK 驱动	V 1.1	点击下载	支持 IP、端口<br>支持 MoveJ<br>支持 MoveL<br>支持示教	兼容新上位机
Episode1 RoboDK 机器人建模文件	V 1.0	点击下载	/
Episode1 RoboDK 参考案例	V 1.0	点击下载	/
二次开发 SDK Demo（Python）	V 1.2.1	点击下载	急停<br>角度模式<br>位置模式<br>直线模式<br>欧拉角模式<br>负压吸盘<br>二指舵机夹爪<br>自由移动<br>获取角度	增加获取位姿
二次开发 SDK Demo（C++）	V 1.1	点击下载	同上
URDF 文件 / ROS2 Ubuntu 包	V 1.0	点击下载	X86 64 位 Ubuntu 24.04 jazzy ROS2、ARM 架构的 Jetson Xavier Ubuntu 20.04 foxy ROS2 均测试通过。理论上 ROS2 各个版本都可以

1.3 软件界面预览

校准测试软件：

上位机软件：

二、机械臂参数

2.1 机械臂本体参数

2.1.1 基本规格

自由度：6 轴
驱动系统：步进电机 + 高精度行星减速器
控制模式：FOC（磁场定向控制）闭环控制
通讯接口：CAN 总线
有效负载能力：500 g
最大工作半径：510 mm
重复定位精度：±0.03 mm（非国标测试方法，仅供参考）
回零方式：机械限位 + 编码器自动回零
供电要求：12V DC / 10 A
本体重量：8.3 kg（不含夹爪）
材质：PLA 外壳 + 金属连接件
安装方式：标准 M6 螺栓固定，底座尺寸点击下载
安全特性：软件限位 / 支持软件急停
工作环境温度：0°C ~ 45°C
工作噪音：低于 55 dB
关节旋转角度范围：详见 2.1.2

2.1.2 关节旋转角度范围

关节编号	旋转角度范围 (°)
J1	0 ~ 340
J2	0 ~ 180
J3	0 ~ 163
J4	0 ~ 335
J5	0 ~ 220
J6	0 ~ 335

2.1.3 DH 参数

蓝色为 $Z_i$ 方向

关节 i	a (mm)	α (弧度)	d (mm)	θ (范围)
1	55	π/2	166	[-180°, 160°]
2	200	0	0	[0°, 180°]
3	56	π/2	0	[-80°, 83°]
4	0	-π/2	192	[-30°, 305°]
5	0	π/2	0	[-110°, 110°]
6	0	0	55	[-30°, 305°]

DH 参数表中的 θ 范围与 2.1.2 的关节旋转角度范围数值不同，是因为 DH 模型的起始位置与机械臂实际零位不一致，两者之间的换算由上位机自动处理，二次开发时无需自行转换。

2.2 末端夹爪系统参数

2.2.1 负压吸盘夹爪

驱动方式：负压真空吸附
控制单元：基于 STM32 主控
通讯协议：CAN 总线控制
额定负压吸力：-0.04 MPa
电源输入：12 V DC

2.2.2 二指舵机夹爪

驱动方式：高扭矩 25 KG·cm 数字舵机
控制单元：基于 STM32 主控
通讯协议：CAN 总线控制
舵机电压范围：6~7.4 V DC

2.2.3 通用夹具接口

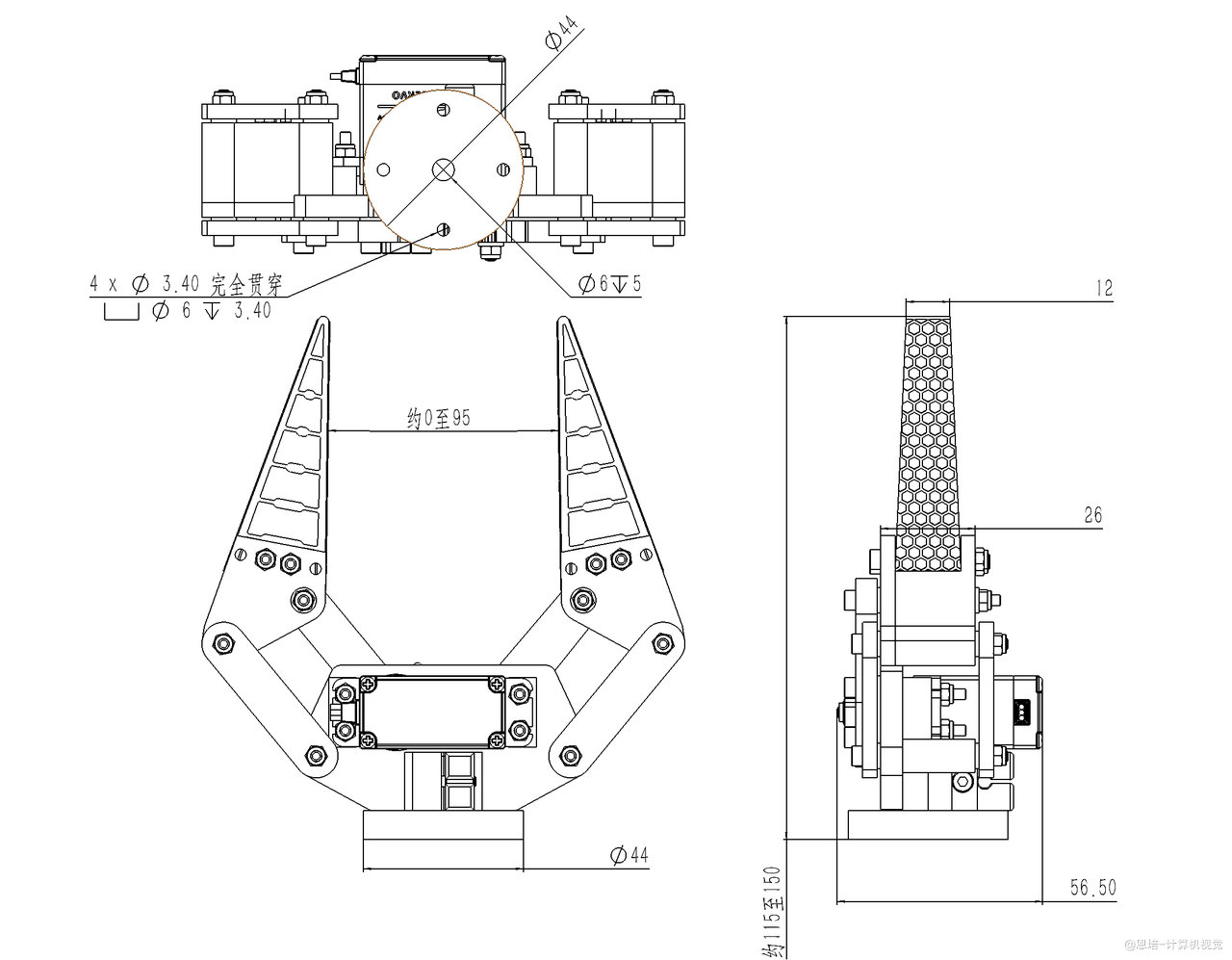

末端法兰盘孔位 M3×4，直径 44 mm，安装尺寸点击下载

三、软件系统

上位机控制软件：实时监控 / API 服务 / 手动控制 / 回零校准 / 拖拽示教
校准软件：支持视觉标定、机械手眼标定
仿真软件支持：RoboDK 官方模型，支持 ROS + MoveIt 仿真环境

四、开发者 SDK 支持

通信协议：TCP 协议
API 支持语言：Python、C++、C#、Java
提供运动模式接口：
- MoveJ（关节角度运动）
- MoveL（直线插补运动）
- 坐标位置模式（笛卡尔空间控制）
- 欧拉角模式（姿态调节）
免费提供丰富 Demo 示例代码：
- 视觉手眼标定
- 3D 点云自动抓取
- 6D 位姿捕获抓取
- ROS2 包

五、SDK API 介绍

5.1 使用前提

⚠️ 使用 SDK 前，请先将上位机升级至 V 0.9.1 以上版本。

下面介绍如何使用客户端发送指令给服务器来控制机械臂。每条指令都封装为一个 json 格式数据，通过 TCP 连接发送给服务器，服务器解析指令后返回执行结果。下文列出了各个指令的用途、参数说明和示例。

完整示例代码在 1.2 下载清单中下载。

5.2 调用流程

建立连接 确保客户端已正确初始化并设置了服务器的 IP 和端口号。
构造命令 根据需要使用下述指令中的任意一种，构造一个包含 action 和（可选）params 的 json 数据。
发送命令与接收结果 调用客户端的 send_command 方法发送命令，服务器会返回一个结果。返回的数值通常代表预计运动时间，客户端应等待对应时间后再发送下一条指令。
异常处理 若返回值为 None，请检查网络连接或指令参数是否正确。

5.3 指令速查表

action	用途	参数	返回值
`emergency_stop`	急停或解除急停	`1` 急停 / `0` 解除	固定 `0.05` 秒
`angle_mode`	角度模式控制电机运动	角度列表、速度比例 0~1	`0` 无需转动 / `-1` 无解 / `>0` 预计运动时间
`move_xyz_rotation`	XYZ + 欧拉角控制（普通位姿模式）	x, y, z, 3 个欧拉角, rotation_order, speed_ratio	`-1` IK 无解 / `>0` 预计运动时间
`move_linear_xyz_rotation`	XYZ + 欧拉角控制（直线模式）	x, y, z, 3 个欧拉角, rotation_order	`-1` IK 无解 / `>0` 预计运动时间
`gripper_on`	负压吸盘抓取	无	固定 `0.05` 秒
`gripper_off`	负压吸盘释放	无	固定 `0.05` 秒
`servo_gripper`	舵机夹爪角度控制	`angle` 整数 0~110	固定 `1` 秒
`set_free_mode`	电机自由模式开关	`1` 进入 / `0` 退出	固定 `0.1` 秒
`get_motor_angles`	获取当前电机角度	无	长度 6 的角度列表 / `None`
`get_T`	获取姿态齐次变换矩阵 T	无	4x4 array / `None`
`get_pose`	获取位置和欧拉角	旋转顺序 `zyx` 或 `xyz`	长度 6 的 list / `None`

5.4 指令详解

5.4.1 emergency_stop

用途急停或解除急停操作。

参数

1：执行急停
0：解除急停

返回值

固定返回 0.05（单位：秒），建议客户端等待此时间后再发送下一条指令。

示例代码

command = {
    'action': 'emergency_stop',
    'params': 1  # 1 表示急停；0 表示解除急停
}
result = client.send_command(command)
print("响应结果:", result)

5.4.2 angle_mode

用途通过角度模式控制电机运动，使电机移动到指定的关节角度。

参数

第一个参数：各电机目标角度的列表（例如 [10, 20, 30, 40, 50, 60]）。
第二个参数：运动速度比例（浮点数，范围 0~1，默认 1，超过该范围会自动截断）。

返回值

0：表示所有电机均不需要转动
-1：表示电机角度求解无解
>0：表示有解，返回预计运动时间（单位：秒），建议客户端等待该时间后再发送下一条指令

示例代码

command = {
    'action': 'angle_mode',
    'params': ([10, 20, 30, 40, 50, 60], 0.8)  # 角度列表和速度比例
}
result = client.send_command(command)
print("响应结果:", result)

5.4.3 move_xyz_rotation

用途通过 XYZ 坐标和欧拉角控制电机运动，采用普通位姿模式。

参数列表格式，共 8 个参数：

前 3 个：目标三维空间位置
1. x
2. y
3. z
后 3 个：欧拉角，默认 [90,0,180]
- 如旋转顺序选择为 "xyz"，则为
  1. 绕 X 轴旋转角度
  2. 绕 Y 轴旋转角度
  3. 绕 Z 轴旋转角度
- 如旋转顺序选择为 "zyx"，则为
  1. 绕 Z 轴旋转角度
  2. 绕 Y 轴旋转角度
  3. 绕 X 轴旋转角度
最后 2 个：
1. rotation_order：旋转顺序（默认 "zyx"，支持 "zyx" 或 "xyz"）
2. speed_ratio：运动速度比例（浮点数，0~1，默认 1，超过该范围会自动截断）。

返回值

-1：表示 IK 无解
>0：表示有解，返回预计运动时间（单位：秒），建议客户端等待该时间后再发送下一条指令

示例代码

command = {
    'action': 'move_xyz_rotation',
    'params': [100, 200, 300, 10, 20, 30, "zyx", 0.9]
}
result = client.send_command(command)
print("预计运动时间:", result)

5.4.4 move_linear_xyz_rotation

用途采用直线模式，通过 XYZ 坐标和欧拉角控制电机运动。直线模式下无法调整速度，运动过程中服务器会先返回运动时间再执行运动操作。

参数

列表格式，共 7 个参数：

前 3 个：目标三维空间位置
1. x
2. y
3. z
后 3 个：欧拉角，默认 [90,0,180]
- 如旋转顺序选择为 "xyz"，则为
  1. 绕 X 轴旋转角度
  2. 绕 Y 轴旋转角度
  3. 绕 Z 轴旋转角度
- 如旋转顺序选择为 "zyx"，则为
  1. 绕 Z 轴旋转角度
  2. 绕 Y 轴旋转角度
  3. 绕 X 轴旋转角度
最后 1 个：
1. rotation_order：旋转顺序（默认 "zyx"，支持 "zyx" 或 "xyz"）

返回值

-1：表示 IK 求解无解
>0：表示有解，返回预计运动时间（单位：秒），建议客户端等待该时间后再发送下一条指令

示例代码

command = {
    'action': 'move_linear_xyz_rotation',
    'params': [100, 200, 300, 10, 20, 30, "xyz"]
}
result = client.send_command(command)
print("预计运动时间:", result)

5.4.5 gripper_on

用途启动负压吸盘抓取操作。

参数无

返回值

固定返回 0.05（单位：秒），建议客户端等待该时间后再发送下一条指令

示例代码

command = {
    'action': 'gripper_on'
}
result = client.send_command(command)
print("响应结果:", result)

5.4.6 gripper_off

用途负压吸盘释放操作。

参数无

返回值

固定返回 0.05（单位：秒），建议客户端等待该时间后再发送下一条指令

示例代码

command = {
    'action': 'gripper_off'
}
result = client.send_command(command)
print("响应结果:", result)

5.4.7 servo_gripper

用途通过舵机控制夹爪角度。舵机由 0 度增大后，夹爪会抓紧。

上电 3 秒后，夹爪会自动复位至 90° 位置 —— 请勿将手放入

避免长时间堵转（超过 1 分钟）：

空载时：保持夹爪轻微接触即可（建议最大开合角度 95-105°）

抓取时：接触物体即会产生堵转，请勿持续紧握

参数

angle（整数）：设置夹爪的角度，范围是：0~110，超过会自动截断

返回值

固定返回 1（单位：秒），建议客户端等待该时间后再发送下一条指令

示例代码

command = {
    'action': 'servo_gripper',
    'params': 45.0  # 例如设置夹爪角度为 45 度
}
result = client.send_command(command)
print("响应结果:", result)

5.4.8 set_free_mode

用途设置电机自由模式。注意：在进入自由模式前需要提醒用户准备好托举。

参数

1：进入自由模式
0：退出自由模式

返回值

固定返回 0.1（单位：秒），建议客户端等待该时间后再发送下一条指令

示例代码

command = {
    'action': 'set_free_mode',
    'params': 1  # 1 进入自由模式；0 退出自由模式
}
result = client.send_command(command)
print("响应结果:", result)

5.4.9 get_motor_angles

用途获取当前电机的角度信息。

参数无

返回值

返回一个长度为 6 的角度列表（单位：度）。
注意：由于 CAN 总线阻塞（如同时有其他控制指令的时候），有时部分电机角度读取可能失败，此时返回 None。

示例代码

command = {
    'action': 'get_motor_angles'
}
result = client.send_command(command)
print("当前电机角度:", result)

5.4.10 get_T

用途获取当前机械臂的姿态齐次变换矩阵 T。

参数无

返回值

返回一个长度为 4x4 的 array。
注意：由于 CAN 总线阻塞（如同时有其他控制指令的时候），有时部分电机角度读取可能失败，此时返回 None。

示例代码

command = {
    'action': 'get_T'
}
result = client.send_command(command)
print("当前T:", result)

5.4.11 get_pose

用途获取当前机械臂的位置和欧拉角。

参数旋转顺序：zyx 或 xyz

返回值

返回一个长度为 6 的 list，分别是位置坐标和欧拉角
注意：由于 CAN 总线阻塞（如同时有其他控制指令的时候），有时部分电机角度读取可能失败，此时返回 None。

示例代码

command = {
    'action': 'get_pose',
    'params': 'xyz'
}
result = client.send_command(command)
print("位置和欧拉角:", result)
